Primer uso de la pantalla LCD

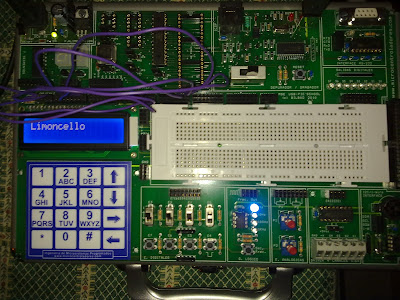

En el siguiente ejemplo correspondiente al numero 20 del Laboratorio USB-PIC'SCHOOL para PIC's, hacemos uso de la pantalla LCD.

Las conexiones que hemos usado son las siguientes:

Las lineas de la RB0-RB3 se conectan con las lineas de datos L4-L7 de la pantalla. Por lo tanto la interfaz sera de 4 bits, por ello las señales RA1, RA2 y RA3 se conectan a las señales E,R/W y RS respectivamente.

Luego modificamos a nuestro antojo el código fuente del ejemplo con el entorno de desarrollo MPLAB-IDE.
